Erstellt am 30.09.2006 - 16:27

Seit langem habe ich mich mal wieder breitschlagen lassen und zu einer Verstärker Reparatur eingewilligt, bzw. ich sagte: "Ich schaue mal rein"...

Es handelt sich um einen Music Store Modell 6500
mit 2x 500W.

Alle Achtung hab' ich mir gedacht. Wie kriegt man denn so einen Verstärker zum Abrauchen?
Das schaffen anscheinend nur Spezialisten!

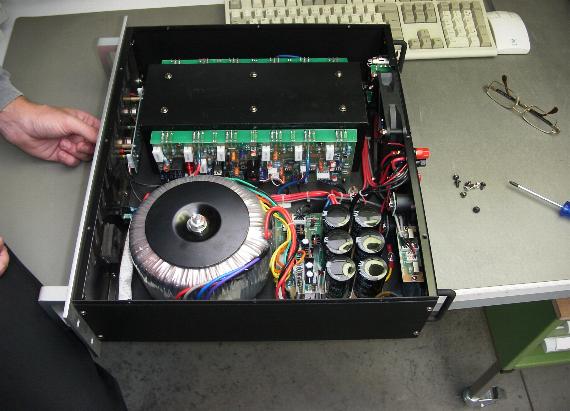

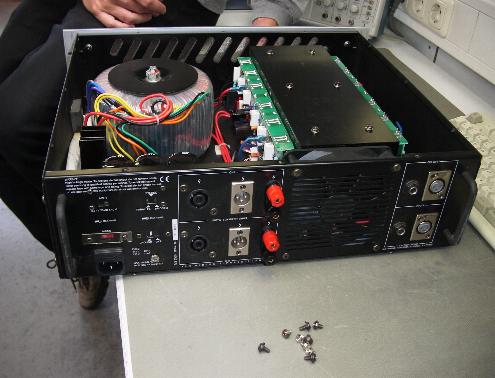

Nach dem Öffnen des wirklich gewichtigen Teils

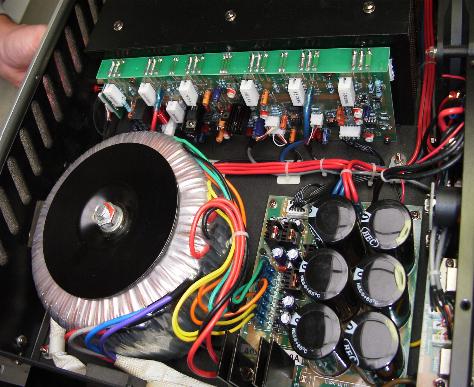

mit 25 kg zeigte sich dann dieses Bild:

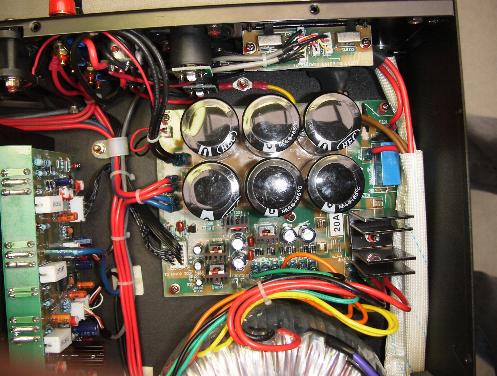

Versorgungsspannung etwa 160V (2x80V), denn 6 x 6800uF/100V Kondensatoren als Plus/Minus Netzteil geschaltet und ein Trafo, der sich sehen lassen kann.



6 Hochleistungstransistoren pro Kanal als Komplementär Endstufe. (Japanische Fabr.).
Typ konnte ich nicht einsehen, da der Kühlkörper dies verdeckte.





Erstes Einschalten war nur über einen Regeltrenntrafo möglich, denn defekte Endstufen mit derartig großen Transformatoren sind mit Vorsicht zu geniessen!
Nach etwas Messen könnte ich feststellen, daß ein Kanal einen Offset Fehler hatte.
d.h. eine Endstufe war hin.



Und somit war der Reparaturversuch auch schon beendet, denn diese Ersatzteile hatte ich nicht.
Die Transistor Endstufen werden wahrscheinlich nicht billig zu beschaffen sein...

[Dieser Beitrag wurde am 30.09.2006 - 16:28 von Soulbrother aktualisiert]

Erstellt am 30.09.2006 - 17:13

Man, man, man.
Da hat aber wirklich jemand ganze Arbeit geleistet.

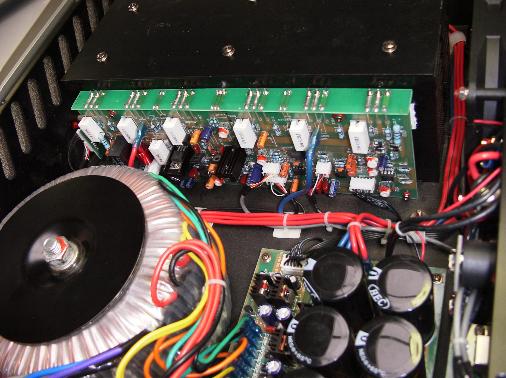

Wenn ich das richtig sehe, sind da 6 Leistungs-Transistoren auf dem Kühlkörper.

Wie kriegt man denn sowas kaputt ?

Ich würde mal die weißen Leistungs-Widerstände
einseitig auf der Platine rauslöten, die
wahrscheinlich direkt zu den Emittern oder
Kollektoren der Transistoren führen und bei den Transistoren dann mal die kaputten 0-Ohm-Kandidaten suchen.

Wahrscheinlich mußt du aber -selbst bei einem kaputten Transistor- mehrere Transistoren tauschen müssen,
weil die ausgemessen werden müssen.

Erstellt am 01.10.2006 - 14:13

carkiller08 schrieb Ich würde mal die weißen Leistungs-Widerstände einseitig auf der Platine rauslöten, die wahrscheinlich direkt zu den Emittern oder Kollektoren der Transistoren führen und bei den Transistoren dann mal die kaputten 0-Ohm-Kandidaten suchen. Wahrscheinlich mußt du aber -selbst bei einem kaputten Transistor- mehrere Transistoren tauschen müssen, weil die ausgemessen werden müssen.

Ja, so wollte ich vorgehen. Die Emitterwiderstände sind manchmal auch selbst defekt, je nachdem welche Ströme da geflossen sind. Und zudem auch noch die Treiber oder Phasenumkehrstufen, nebst der Ruhestromstabilisierung.
Da die Verstärker in der Regel galvanisch gekoppelt sind, darf man keinen Transistor, Diode oder Widerstand ungeprüft lassen, denn sonst knallt es beim Einschalten gleich wieder.
Und so ein Halbleitergrab ist auf Dauer schlecht finanzierbar.

Mal sehen, ich lasse den Bekannten erst mal ein Schildbild besorgen. Mit dem geht gleich viel leichter!

[Dieser Beitrag wurde am 01.10.2006 - 14:15 von Soulbrother aktualisiert]
