Erstellt am 19.03.2006 - 15:53

Jetzt bin ich schon eine Weile angemeldet da will ich auch mal was posten:
Für alle die daran interessiert sind ihren T'er auf eine HL Platine umzubauen (spart beim ThinkTank die Adapter und vereinfacht die Steuerung)und nicht unbedingt drantrauen,hier mal ein paar Tipps:

Ich habe dazu eine (alte!) HL Platine verwendet ,da ich diese noch zu liegen hatte (wenn mal Geld da ist soll Darkriders Modul dazu ).

Was braucht ihr:
-HL Platine mit Steckverbinder (auch das Gegenstück vom Turm!)
-gutgehendes Lötzeug
-Entlötlitze
-Schrumpfschlauch
-ein Kabel ca 15cm

Zuerst solltet ihr euch erst einmal einen Überblick verschaffen.
An der Originalplatine seht ihr 4 Stecker,die folgendermaßen belegt sind(gesehen aus Originale Einbaustellung):
1)Spannungsversorgung 2 Kabel rot+/schwarz -
2)1.Fahrmotor 2Kabel Blau+/Weiß-
3)Fahrlicht/Strom Sound 4Kabel Grün(Licht)+/Weiß(Licht)-/Schwarz (Sound)-/Rot (Sound)+
4)2.Fahrmotor 2Kabel Grün+/Gelb-
5)Turmanschlußstecker Weiß/Grün (Turmdreheinheit)/Rot+ (Schußmotor)/Weiß-(Hebe/Senkeinheit)/Blau-(Schußmotor)

Der Umbau:
Als erstes solltet ihr euch den Stecker der der Hl Kabelverbindung vorbereiten (die Buchse an der am HL die Kabel aus dem Turm angeschlossen sind),das heißt die Kabel auf annähernd gleiche länge bringen und verzinnen.
Jetzt geht es an die T34 Platine.

Mein Tipp:lötet die Buchsen der Fahrmotoren und der Stromversorgung ab und verwendet sie auf der HL Platine!

Beachtet aber dabei die Polung:die inneren (meist roten)Kabel auf der HL Platine an, die + Kabel beim T34 (grün bzw blau)

Als nächstes hab ich eine kleine Änderung an der Verbelung vorgenommen: das gelbe Kabel (Hebe/Senkeinheit) am Schußmotor habe ich entfernt und verlängert.

Jetzt könnt ihr die Kabel von den T34 Steckern abschneiden und an die HL Buchse löten.

Beim belegen der Stecker ,hat mir der Beitrag von Bossi sehr geholfen,den ich hier auch teilweise nutze:

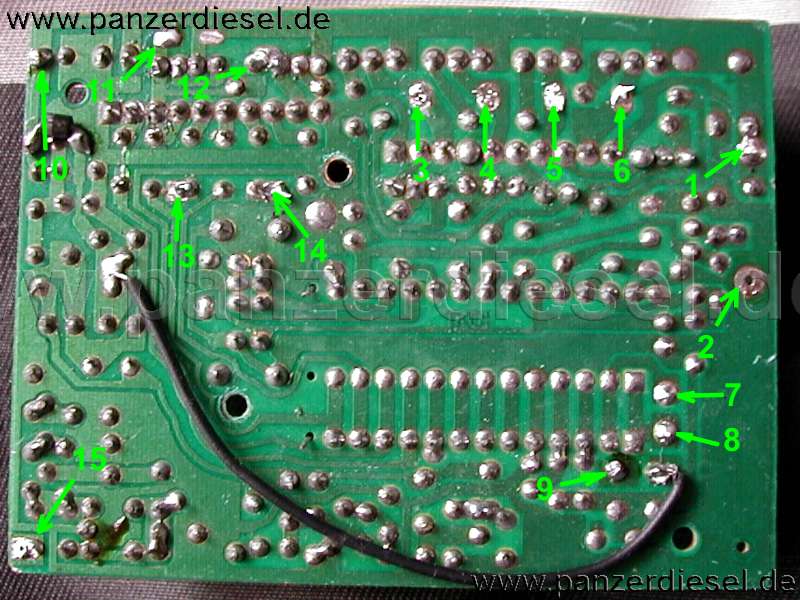

Steckerbelegung:
HL /Wasan
1 - +Vcc (rt) /rot
2 - -Vcc (sw + gn) /schwarz
3 - Motor Kette links (ge) /gelb
4 - Motor Kette links (rt) /grün
5 - Motor Kette rechts (rt) /blau
6 - Motor Kette rechts (ge) /weiß
7 - - Fahrlicht (ws) /weiß
8 - + 4V DV bei vorwärts / - 4V DC bei rückwärts gegen Fahrlicht - gemessen (or)
9 - + 4V DC Fahrlicht (gn) /grün
10 - Kanone heben/senken (gr) /gelb(das verlängerte)
11 - Motor Turmdrehfunktion (sw) /weiß
12 - Motor Turmdrehfunktion (rt) /grün
13 - Kanone heben/senken (bl) /weiß
14 - Motor Schußfunktion (ge) /rot
15 - Antenne (sw) /schwarz



BTW den Pin für den Antennenstecker könnt ihr auch auf die HL Platine umlöten.

Wenn ihr bis jetzt alles umgelötet habt ,werden euch 3 Sachen auffallen:
-die Stromversorgung des Sounds ist noch nicht angeschlossen (rot+/schwarz-)
-das Massekabel des Schußmotors (blau) ist noch frei
-das orangene Kabel der HL Platine ist noch frei

Mein Vorschlag:
Ihr lötet das orangene Kabel an die Masse und verbindet es mit den übrigen Massekabeln (schwarz/blau).Dann braucht ihr nur noch das rote Kabel vom Sound mit der Stromversorgung (+) verbinden (anlöten oder Stecker - wie ihr wollt)

Jetzt sollte alles funktionieren .

Da die Kabelfarben evt variieren können solltet ihr unbedingt ALLES vor dem anschließen des Akkus kontrollieren!!!!!

Für fragen und Kritik steh ich gern zur Verfügung.



Und jetzt:
Gruß Mike

[Dieser Beitrag wurde am 19.03.2006 - 15:54 von RCTiger aktualisiert]

Erstellt am 19.03.2006 - 16:14

Hallo Mike,

schön das Du Deinen Beitrag hier eingestellt hast, der hat mir bei meinem Umbau auf HL R+S Funke sehr geholfen, also nochmals für die Klasse Beschreibung, weiter so.

Gruß Michael

Erstellt am 19.03.2006 - 16:20

Hallo Mike,

zu Deiner Anleitung.

Gruß aus Hannover....Andreas

Dass dir der Hund das liebste sei, sagst du, oh Mensch, sei Sünde.
Der Hund blieb mir im Sturme treu, der Mensch nicht mal im Winde.


witt-modellbau.de
1 x Tammy Tiger1 FO
1 x Tammy Kübel mit Prop.
Zu erreichen unter: witt@heng-long-panzerforum.de

Erstellt am 20.03.2006 - 10:26

Mike, Anleitung!!
Da hätte ich mich als totaler Nichtelektroniker NIE rangewagt. Mit Deiner Anleitung krieg sogar ich das hin...!

Gruß Jörg

Erstellt am 20.03.2006 - 15:10

Super Anleitung!! Ich werd mal versuchen bei Twitti's T-er die Hl Getriebe einzubauen, mal sehen ob das was wird, das Originale will mir einfach nicht so recht gefallen.
Gruss harald

Erstellt am 23.03.2006 - 19:48

Wenn du die Getriebe entlasten willst,entfern doch lieber die Verzahnung der Leitradeinstellung und setz eine Feder ein.
Ein gefedertes Leitrad ist Fahrwerksschonend und einfacher zu realisieren als ein Getriebeumbau.

Gruß Mike

[Dieser Beitrag wurde am 23.03.2006 - 19:49 von RCTiger aktualisiert]

Erstellt am 23.03.2006 - 20:01

Die Idee ist nicht schlecht, nur wie willste das am T-er verwirklichen?
Gruss harald

Erstellt am 26.03.2006 - 21:58

In alten HL Forum hat es schon mal einer gemacht.
Ich find den Tread aber nicht mehr.

Gruß Mike

Erstellt am 29.03.2006 - 16:01

@:RC Tiger,
meinst Du vielleicht den Beitrag von Lutzer:

Fahrwerksumbau

Gruß, Stefan

Erstellt am 31.03.2006 - 19:40

Den Meinte ich!

Gruß Mike
