Erstellt am 14.10.2009 - 18:02

Hallo Kettenfreunde,

habe leider nicht mehr soviel Zeit als letztes Jahr und versuche dennoch einige Projekte aufzuarbeiten.

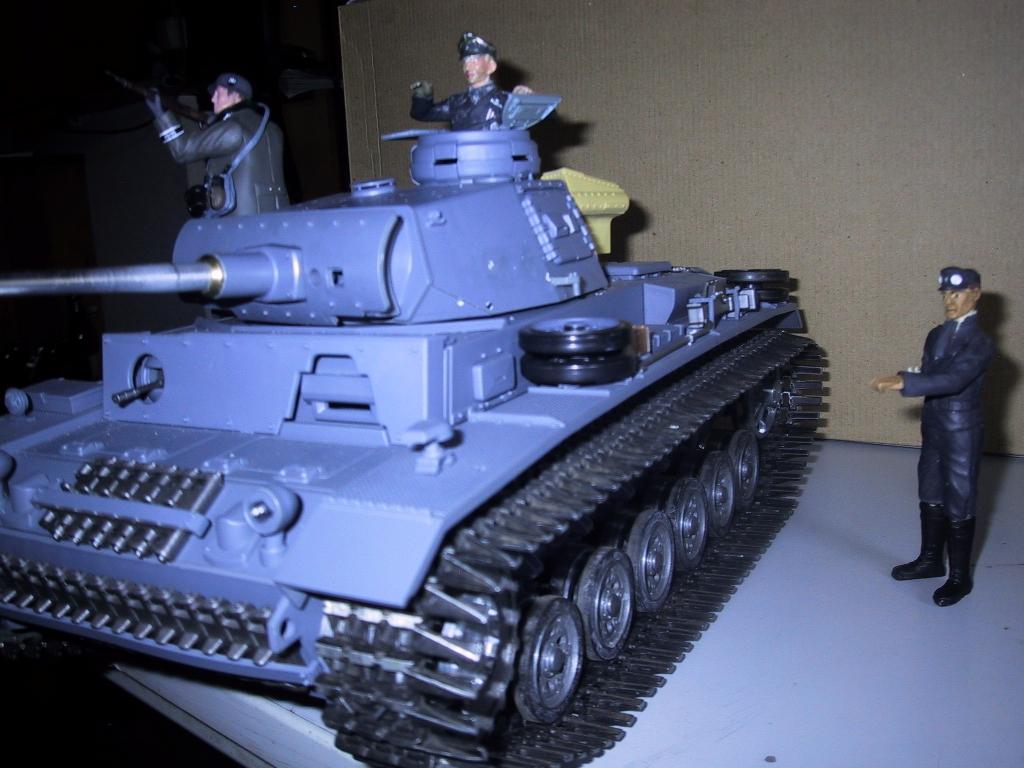

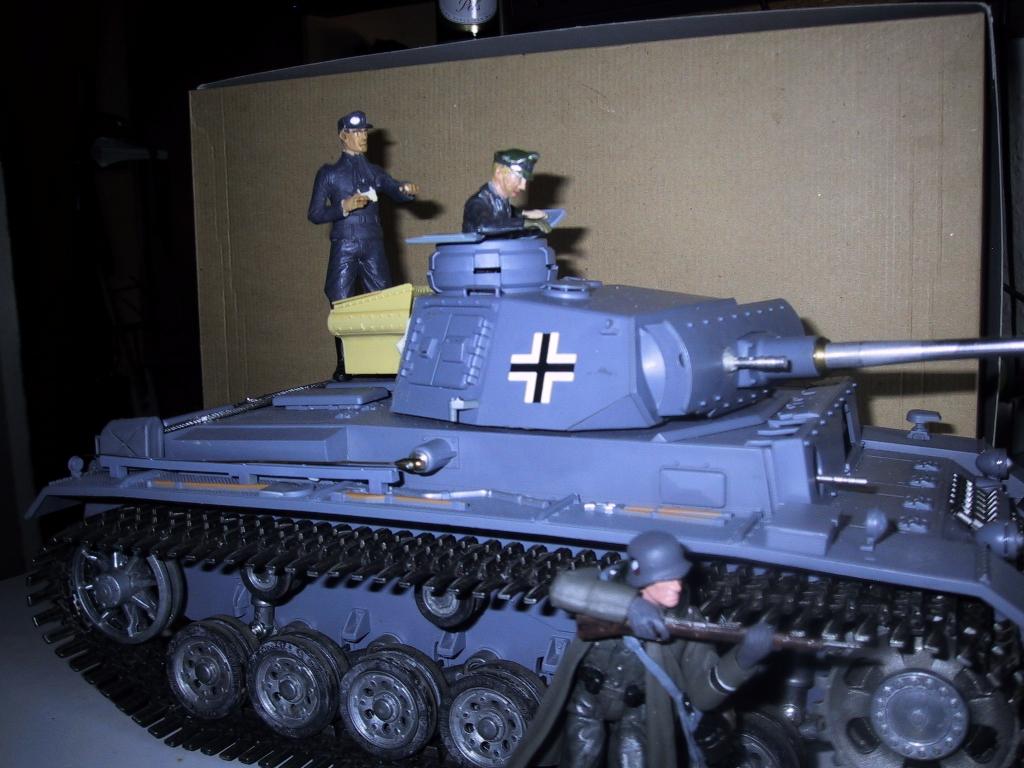

Da habe ich noch so einen schönen IIIer mit Winterketten und full Metalllaufwerk.

Dazu RRZ und Blitzdiode.

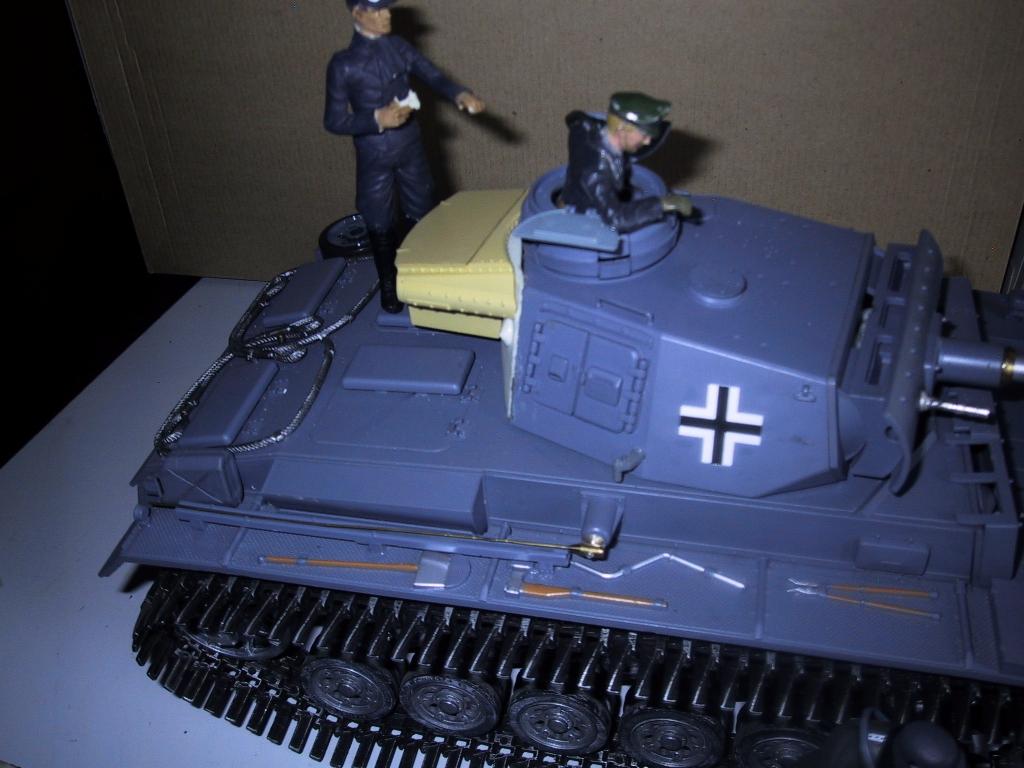

Rommelkiste und Antenne sind verändert, damals noch ohne Dremel:




Das Laufwerk ist einfach klasse, nebenher hat der IIIer eh die beste Federung, warum auch immer.



Jetzt zu meinem Problem...

Das Ding möchte ich gerne mit einem El-mod ausrüsten.
Ich habe mehrere Dreier und Tiger aber immer derselbe sound.

Die Fahranschlüsse etc. sind kein Problem aber wie kann ich damit den RRZ steuern?

Ich habe folgende Einheit drin:



Hier nur als Bsp. im IVer Turm.

Ich weiß das es da was gibt von El-mod.So ein RRZ Kabel.

Meine Frage an die´Experten:
"Kann ich mit dem El-mod den Turm mit allen Funktionen ansteuern?"

Wäre dankbar über jeden Tipp!

Ketten müssen rollen

Reini

Erstellt am 15.10.2009 - 09:05

Hallo Reini!

Ich habe meinen 3er auch mit dem Asia RRZ und El-Mod ausgerüstet. Allerdings noch die alte Generation.

Ist eigentlich kein Akt das ans laufen zu bekommen!

Ich meine es gehen insges. vier Kabel von der RRZ ab. Zwei für KWK hoch/runter. Einer geht direkt an den Minuspol der Batterie und der andere ist der Minuskontakt für den RRZ.

Die drei Kabel lötest Du entsprechend an die Steckerplatine die an der Oberwanne befestigt ist.
Hier im Forum gibt es eine Anleitung wo welcher Kontakt angelötet ist.

Das Kontaktkabel für den RRZ kommt an den Punkt angelötet wo normalerweise der Erbsensprucker dran ist.

Normalerweise wird die Steckerplatine von der Wanne direkt an El-Mod angeschlossen. Ich würde Dir aber anraten Dir eine Verlängerung zu löten. Quasi so wie das Kabel das von der HL-Platine zur Oberwanne geht. Ist praktischer!

Wenn Du das so machst, wird beim hochdrücken des linken Knüppels an der FB das Schußgeräusch abgespielt und die RRZ setzt sich gleichzeitig in Bewegung!

Wenn Du noch fragen hast, leg los!

Gruß
Andres

Erstellt am 15.10.2009 - 19:14

Dankeschön für die Anleitung Andres!

Werde am weekend wieder rangehen.Wenns so weitergeht entwickele ich mich noch zum Elektroniker...

Hatte schon Alles angeschlossen aber irgendwie bewegte sich nix im RRZ.

Kann auch sein das ich was durchgeschossen habe.

Welche Spannung kann man an diese kleinen Motoren legen um die zu testen auf Funktion?

Bevor ich wieder Irgendwas abfackele...

Letztens erst passiert, ich sah und dachte wow was raucht die Kiste geil aus allen Löchern.
Leider nur 20 sec aber es war die Platine des Rauchers die geglüht hat.

Besten Kettenriss

Reini
