Erstellt am 31.10.2009 - 10:49

Hallöchen,

wie schon mal anderweitig erwähnt habe ich mich mal mit diesem Thema beschäftigt und "etwas " gebastelt.

Herausgekommen ist ein Adapter an den die HL-Elektronik (RX18/14/13) auf der einen Seite und normale PPM Empfänger (mind. 4 Kanal) auf der anderen Seite angeschlossen werden. Somit kann man nun jeden HL Panzer mir einer normalen prop. Anlage steuern.
Die Beschränkung auf nur 4 Kanäle entfällt und es werden neue Möglichkeiten zur funktionalen Erweiterungen über die standardisierten Empfängerschnittstellen eröffnet. Der "RCtoHL" Adapter hat eine eigene ausreichende Stromversorgung für den Empfänger, so dass weitere Servos angeschossen werden können.

Derzeit läuft noch die Testphase mit verschiedenen Anlagen.

Grüße

Helge

Hier ein Bild der Schaltung.

Erstellt am 31.10.2009 - 11:00

Hi Helge !
Ein sehr interessantes Projekt !
Wenn das Alles funzelt,wäre der Größte Nachteil der HL Anlage behoben !
Halte uns auf jeden Fall auf dem Laufenden !

Gruß Ralph

Erstellt am 31.10.2009 - 11:01

Nach eine Ergänzung.

Von besonderem Interesse ist sicherlich die Belegung der Steuerhebel auf der prop. Anlage.

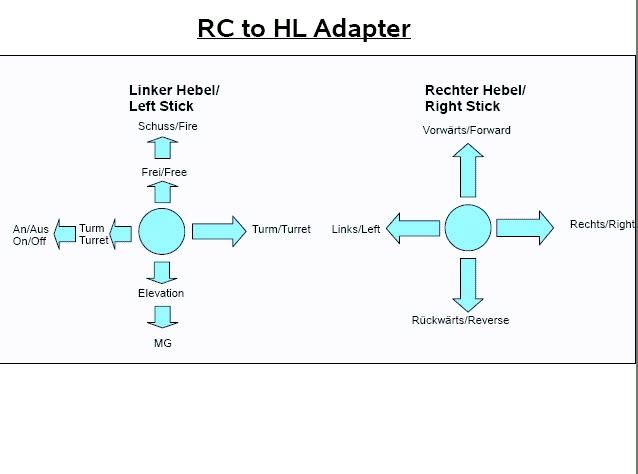

Hierzu mal eine Graphik:



Viele
Grüße aus der EloInst
Helge

Erstellt am 31.10.2009 - 12:54

Moin, ändern könnte man die Belegung nicht?
Denn diese Rohr-Hebe-Senk-Funktion über eine Bewegung ist schon etwas bescheuert...
Zudem wäre es ganz interessant, wenn man die Schussfunktion auf einen Tastschalter legen könnte

Gruß Patrick

Erstellt am 31.10.2009 - 13:34

Die Rohrhebefunktion ist technisch in den RX so verdrahtet, da lässt sich leider nichts ändern.
Man kann aber mit einem separaten Servo diese Funktion selber realisieren, diese Möglichkeit ist ja durch einen Standardempfänger gegeben.
Bei einem 7 Kanalempfänger stehen 3 freie Kanäle für Servofunktionen zur Verfügung.
Die Schussfunktion könnte man auf Kanal 5 legen.Das ist denkbar. Damit bleibt dann aber ein halber Kanal (Kanal 3) brach liegen. Einen Kanal 5 und dessen Belegung habe ich noch nicht spezifiziert. Hier gibt es zahlreiche Möglichkeiten, wie Belegung mit On/off, MG oder Schuss.

Bin gerade mit meinem Sohn gefahren mit zwei Panzern mit RX14 und RX18 und es funktioniert sehr gut.Durch die deutlich besseren Fernsteuerungen ist ein präziseres Fahren möglich.
Wir hatten eine MC 12 und FM214 sowie einen Webra DS6 und Jeti Rex 5 MPD Empfänger im Einsatz.

Grüße aus der EloInst

Helge

Erstellt am 31.10.2009 - 13:40

Hallo

das hört sich ja klasse an

halte uns bitte auf denn laufenden

Gruß Andy

Erstellt am 31.10.2009 - 13:53

Wow, das ist ja sehr interessant, Helge!!

Teste das mal richtig durch, da bin ich dabei.

Als Flieger bin ich eh mehr Servos gewohnt.

Echt coole Idee.

Weiter bitte!

Reini

Erstellt am 31.10.2009 - 16:23

Hallo Helge,
super Sache.http://web15.server63.rhs-it.de/HL_Forum/suphttp://web15.server63.rhs-it.de/HL_Forum/bittewk8.giferdw8.gifhttp://web15.server63.rhs-it.de/HL_Forum/bittewk8.gifhttp://web15.server63.rhs-it.de/HL_Forum/bittewk8.gif
mitbringen wenn Du am 14.11.nach Dernbach kommen kannst. Sehr interessiert daran.

Gruß Herbert

Erstellt am 31.10.2009 - 16:32

Hallo Herbert,

wenn ich am 14. gesundheitlich fit bin. Bring die Schaltung mit und mach auf Wunsch auch eine kleine Demo mit unseren beiden Panzern.


Grüße aus der EloInst

Helge
